Maken van het frame van de tafel

26 Januari 2002: Maken van het frame van de tafel

(onderstaande kleine plaatjes zijn hotlinks naar grotere versies van de foto)

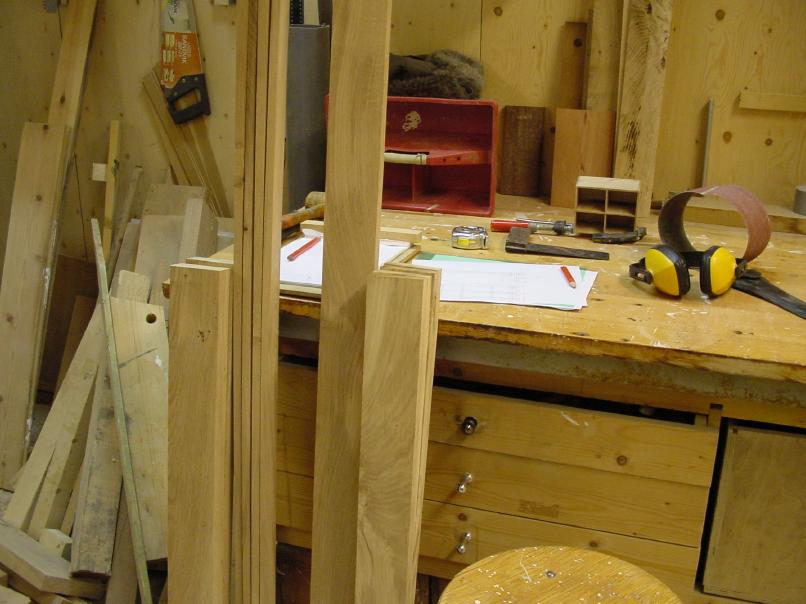

	Ik ben nu net klaar met het voorbereidend zaag- en schaafwerk voor het frame. Van links naar rechts zie je de latten voor de korte kant van het frame, de dunne latten die de onder en boven boven de lades aan de lange kant van het frame moeten komen, en tenslotte de lange en korte latten die binnen in het frame de lades gaan omgeven.

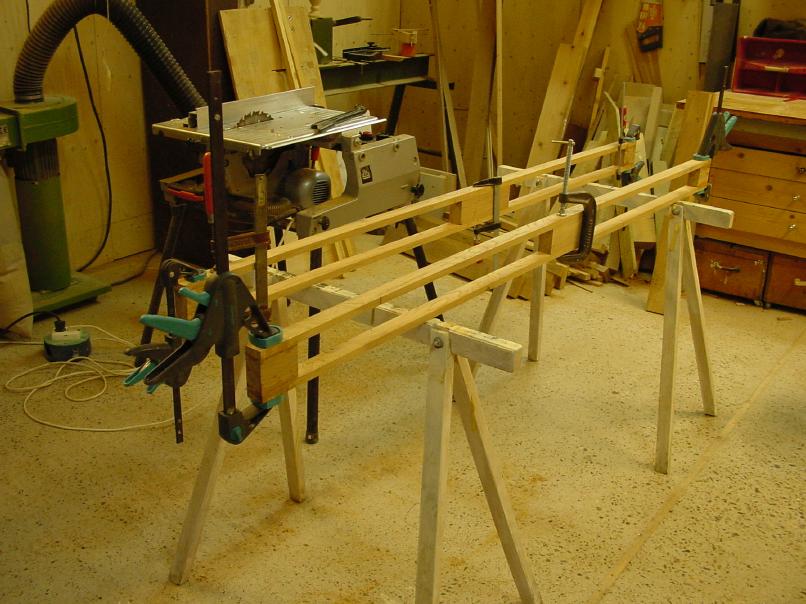

	Hier stel ik de lange kanten van het frame samen. Omdat deze tafel zo veel lades heeft, is de lange kant van het frame één grote opening. Ik vond het zonde om hier een complete plank voor open te zagen met een decoupeerzaag. Het kost minder hout (en minder moeite) om de lange kanten van het frame samen te stellen uit losse stukken hout. Ik hoop dat de tafel sterk genoeg blijft met zo'n open frame.

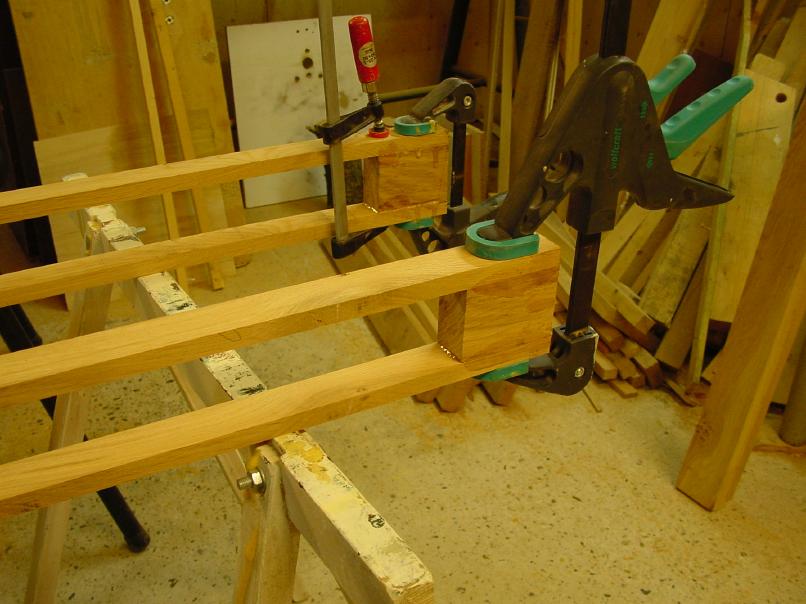

	Detail van het lijmwerk voor de lange kant van het frame.

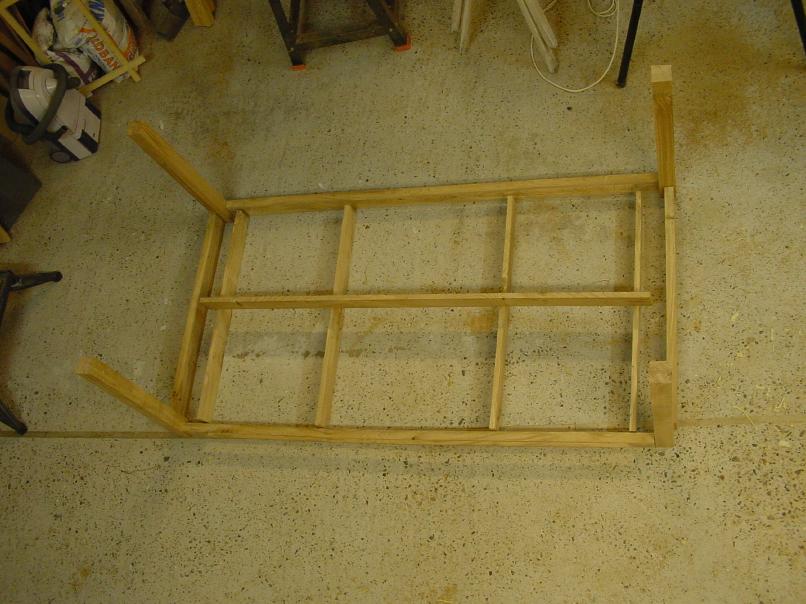

	Ik heb even de planken voor het frame uitgelegd. Het ziet er nog niet uit, maar het geeft toch al een indruk van hoe de tafel zal worden. En ik weet iets zekerder dat ik geen stukken frame vergeten ben te zagen...

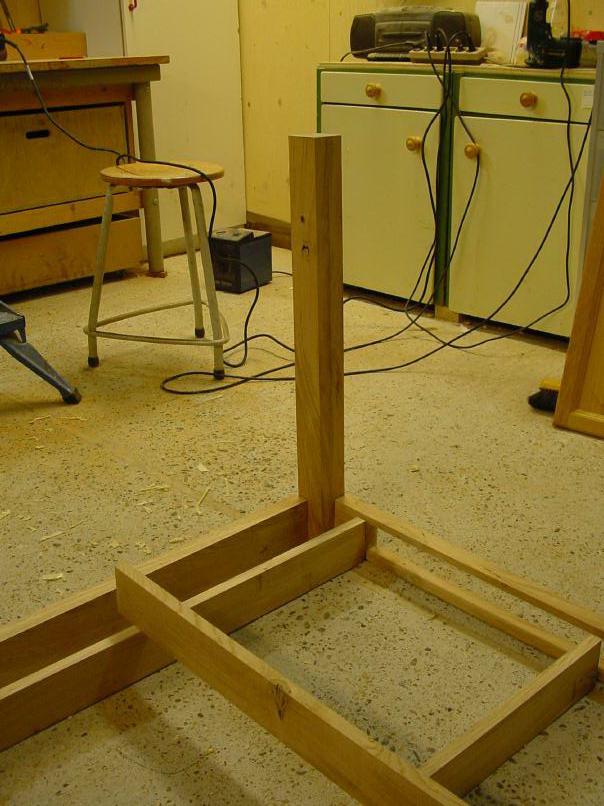

	Detail om te laten zien hoe het buitenste frame voor de tafel en het binnenste frame voor de lades samenkomen. Volgende klus is om de houtverbindingen te gaan maken tussen het buitenste frame en de poten.

9 maart 2002: medium crisis te boven gekomen ...

De zijkanten die ik bedacht had voor het frame waren te slap. Als ik daarmee doorgegaan was dan zouden de poten bij het minste of geringste afbreken.
Kortom, ontwerp herzien naar maar 4 lades, op vakantie geweest, nieuwe moed verzameld, en de zijkanten opnieuw gemaakt.

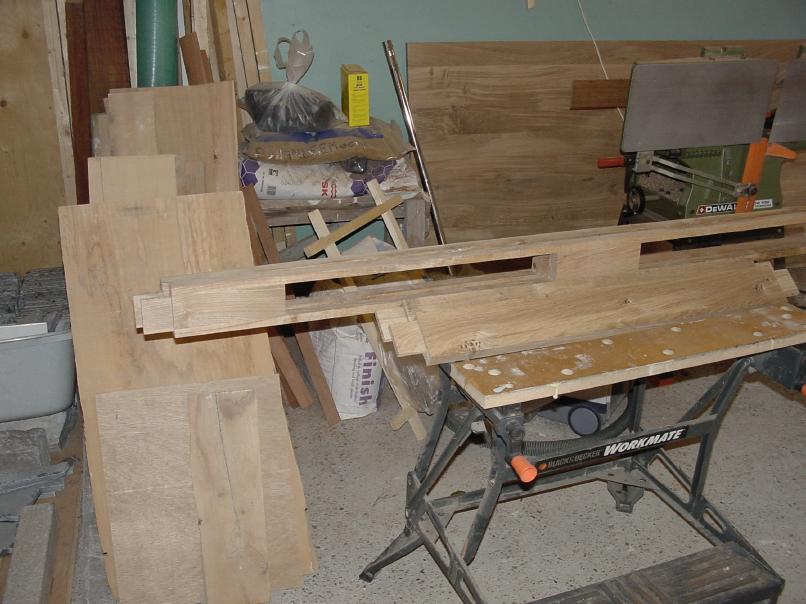

	Hier zijn de nieuwe zijkanten, nu met veel kleinere openingen voor de lades, en veel meer eigen massa. Je ziet dat ik er hier ook al pennen gemaakt heb waarmee de zijkanten in de poten bevestigd gaan worden. Helaas geen foto's van hoe je die pennen zaagt.

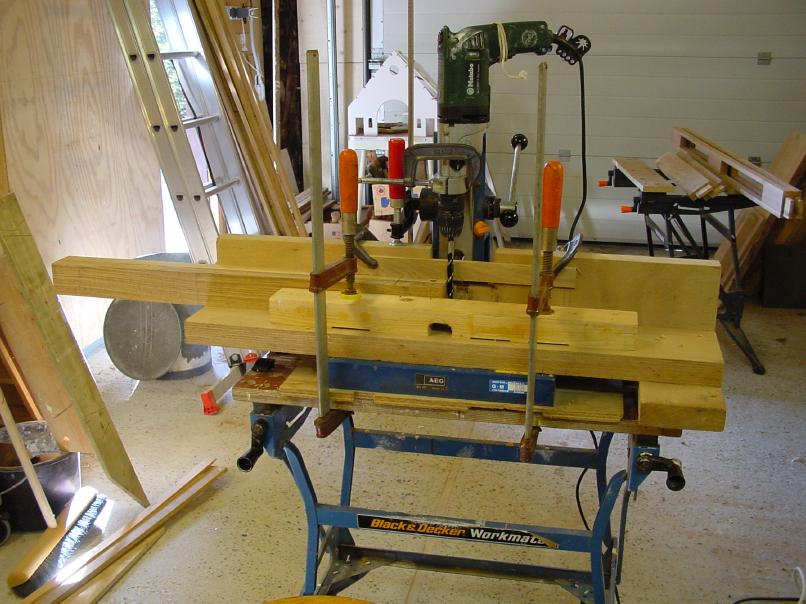

	Hier is de installatie die ik gebruik om de gaten in de poten te maken om de pennen in te zetten.

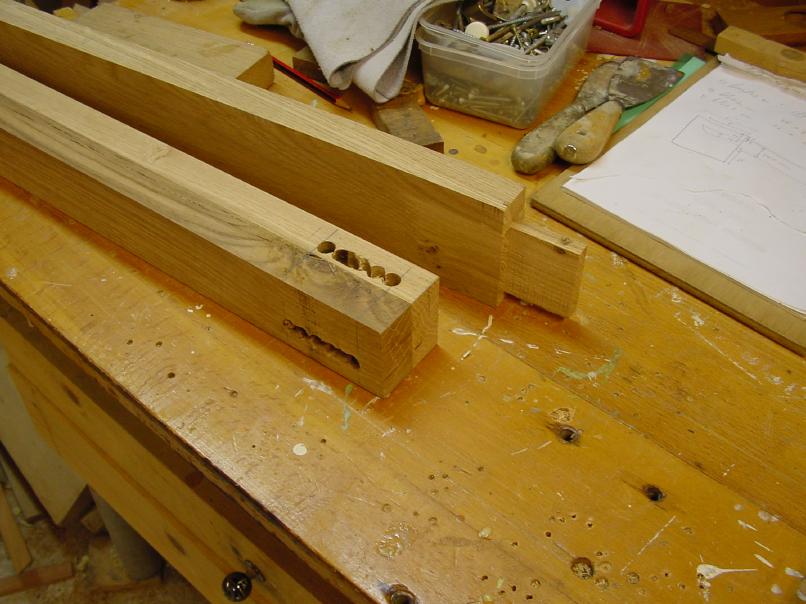

	Hier zie je dat ik een aantal gaten naast elkaar heb geboord waar het gat van de pen-gat verbinding moet komen.

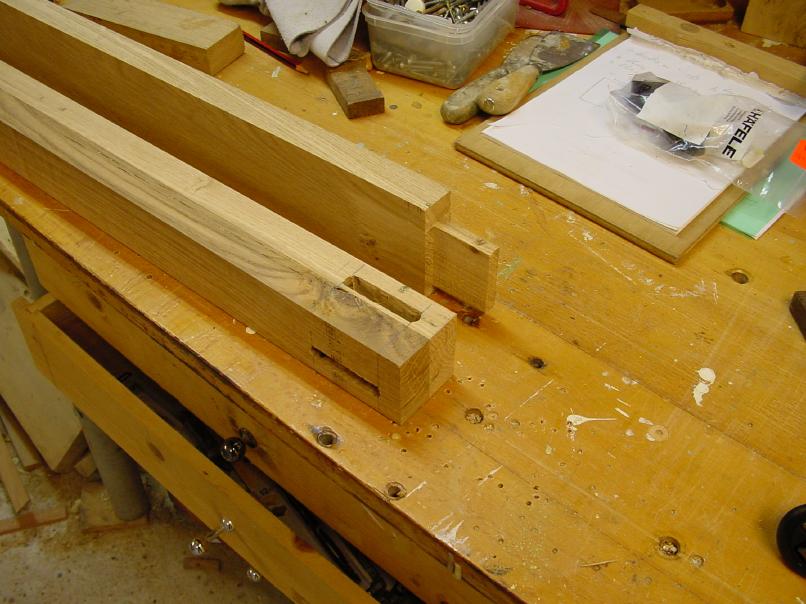

	Na het met de beitel uitsteken van de gaten zie je dat de pennen er goed in gaan passen. Als je dit lijmt dat heb je een dijk van een verbinding. Pen-gat verbindingen klaar.

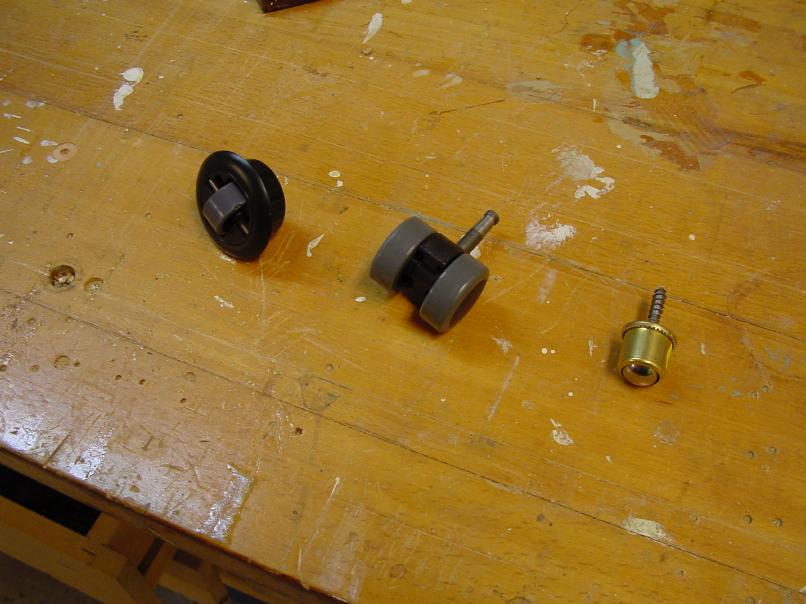

	Volgende klus worden de wielen onder de poten. Ik heb hier drie soorten wielen liggen Zogenaamde bokrollen die half in de poot ingezet kunnen worden. Er komt dan slechts 15 mm onder de poot uit en de tafel kan maar in 1 richting rijden. Lijkt me de beste keus. Zwenkwielen. Eenvoudig in de poot inboren, maar deze wielen blijven veel zichtbaarder en de tafel kan te vrij bewegen. Kogelpotten. Mooi klein, maar iets te licht voor deze tafel. Kan ook in alle richtingen bewegen. Of het me nog lukt om de bokrollen van een rem te voorzien moet ik nog bedenken. Eerst maar eens kijken of dat echt nodig is.

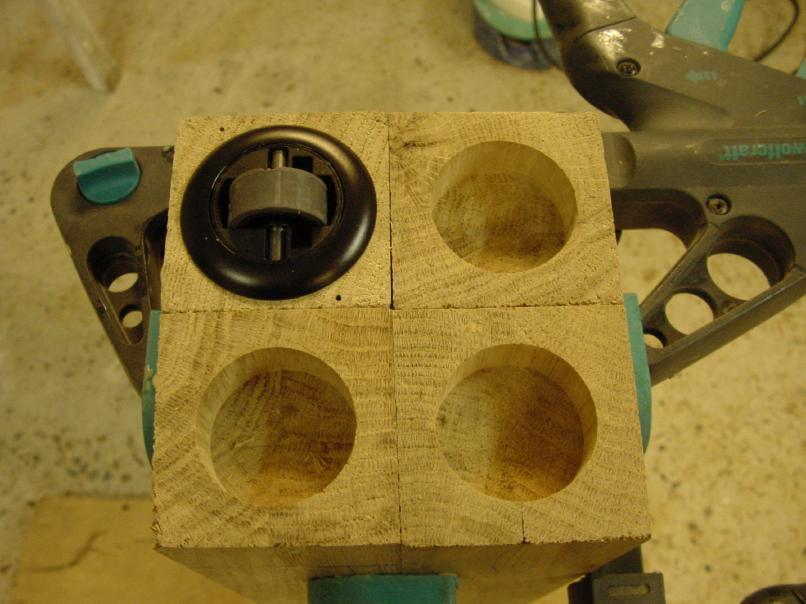

	Ik heb de gaten onderin de poten gemaakt om de bokrollen in te zetten.

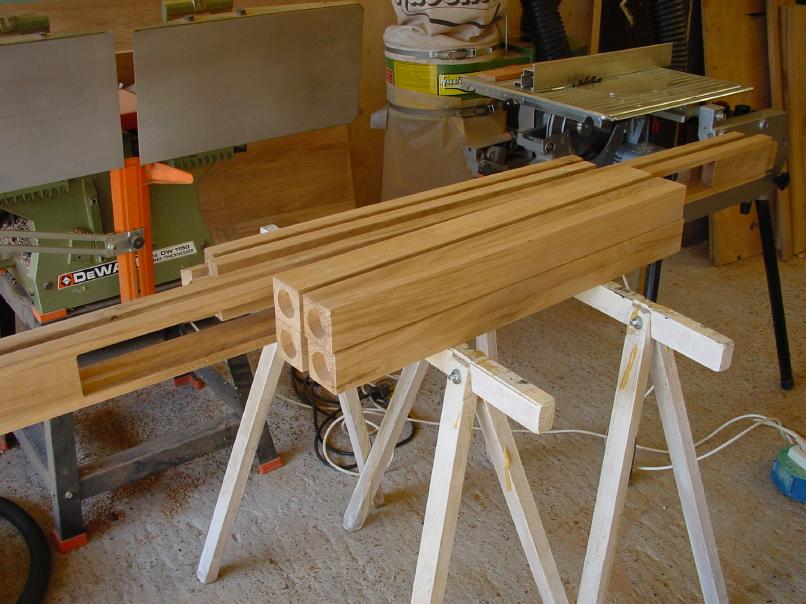

	Ik ben klaar met het hout van het frame. Voor het verlijmen nog een laatste keer opgeschuurd en de hoekjes netjes afgeschuind. Hier liggen de zijkanten en de poten klaar voor het verlijmen.

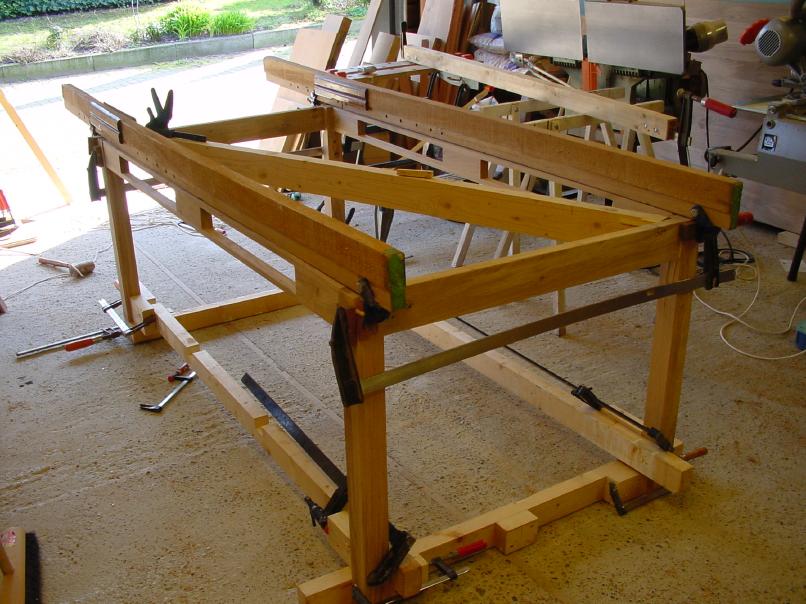

	Het frame is gelijmd! De lange kanten zijn te lang voor normale houtklemmen, daarom gebruik zelfgemaakte klemmen met zogenaamde sergeanten (spelling?). Ik steun de poten tijdelijk ook aan de onderkant om ervoor te zorgen dat ze recht komen te staan. Het bleek dat het frame niet helemaal vierkant maar eerder ruitvormig was. Ik druk daarom de korte kant van de ruit open in de hoop dat het geheel iets rechthoekiger opdroogt. Morgen is de lijm droog en kunnen de klemmen eraf.

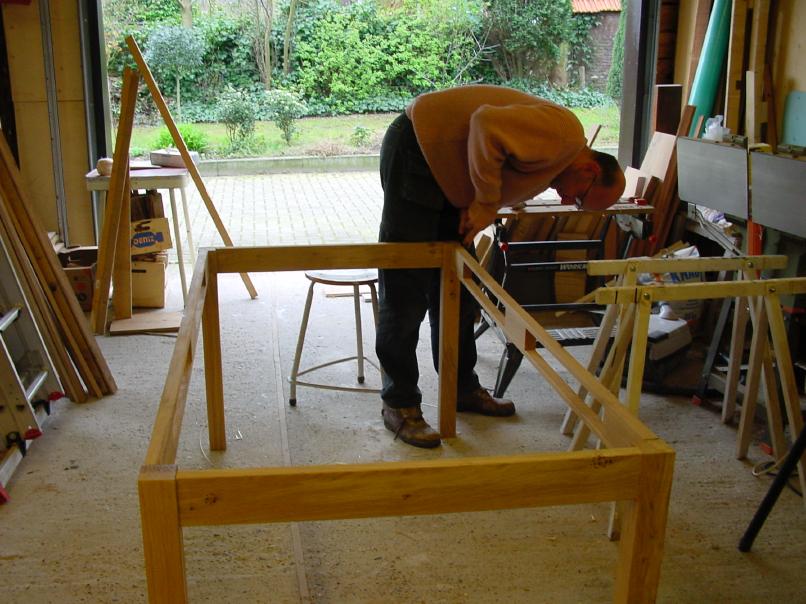

	Het frame is af! Volgende klus worden de lade geleiders en de lades.
