5 augustus 2005 -
Hier is het ontwerp voor het onderstel
(voor de liefhebber ook nog een
variant met de maten erbij).
Het onderstel wordt totaal 40cm hoog, en gaat twee lades van 20cm hoog bevatten.
Het onderstel heeft aan de bovenkant weer een horizontaal frame waar de rest van de kast mee
verbonden gaat worden.
In deze tekening heb ik nog niet de lades en de ladegeleiders getekend. Dat komt nog wel eens.
|
 |
 |
5 augustus 2005 -

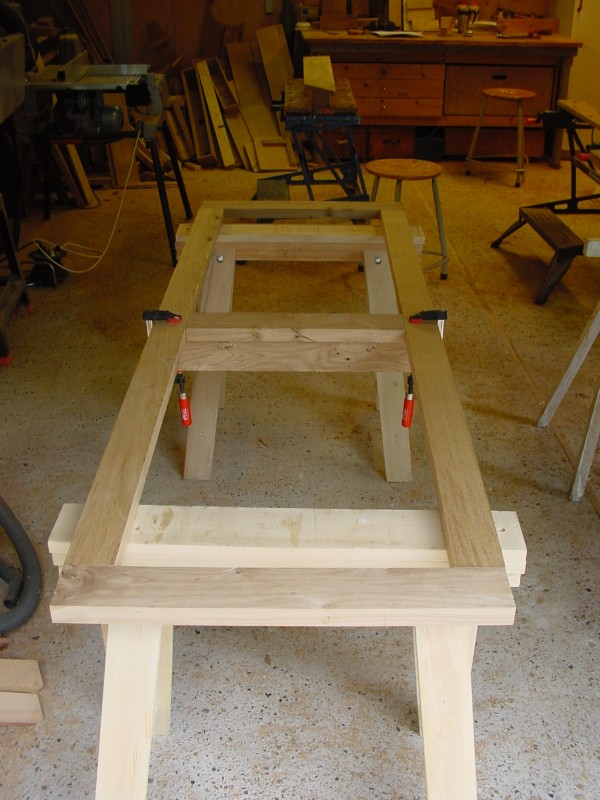

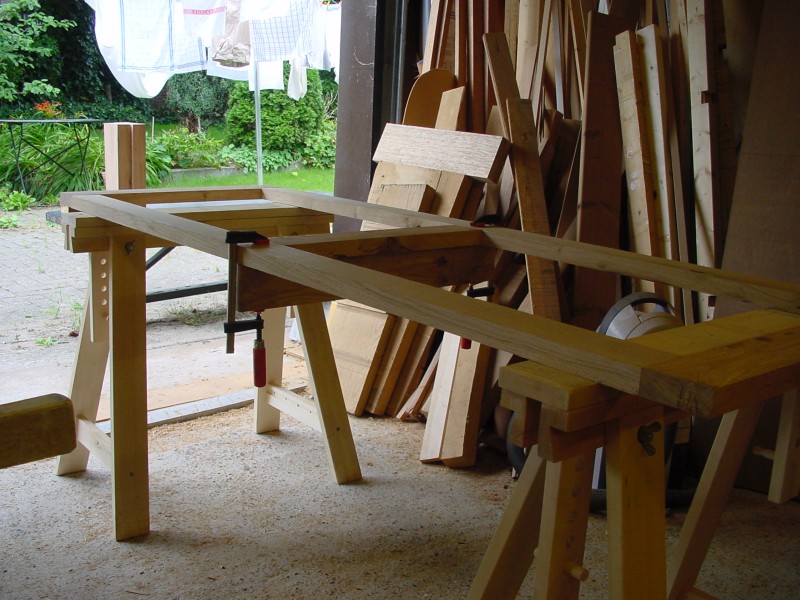

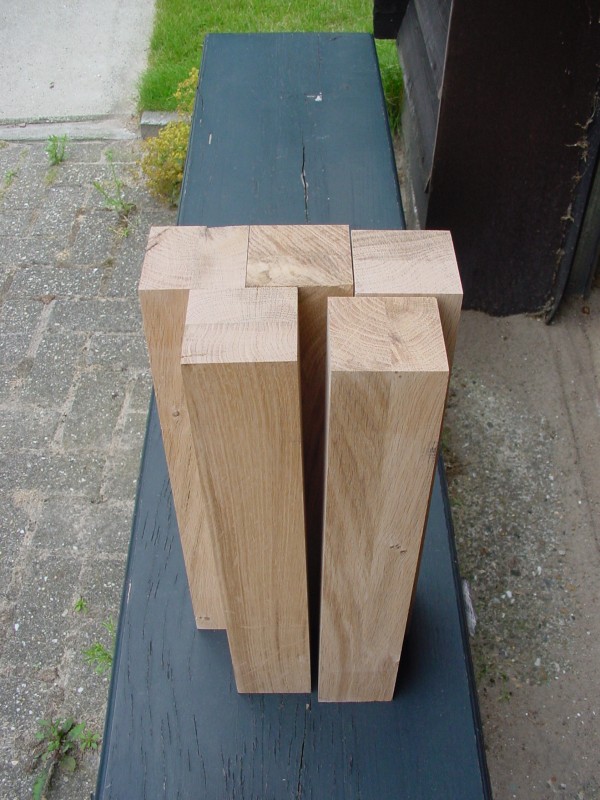

Ik heb als eerste het horizontale frame en de pootjes gemaakt
van wat hout dat ik nog op zolder vond.
Ik was eerst van plan om het onderstel nog een vijfde centrale poot te geven,
maar daar ben ik weer vanaf gepraat door mijn schoonvader.
Dat zou de constructie eerder verslechteren dan verbeteren.
|
 |
|
5 augustus 2005 -

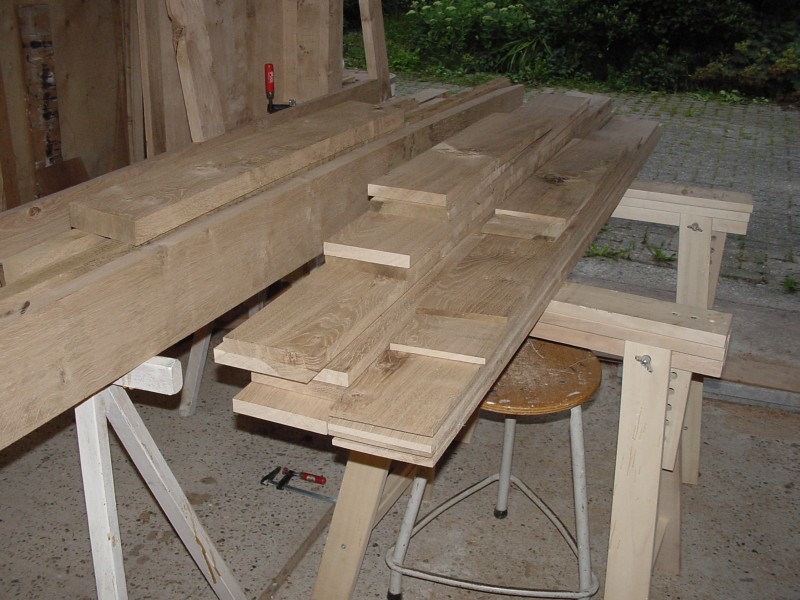

Vervolgens ben ik vrij lang bezig geweest om lange ruwe eiken planken van 350x40x4 cm te zagen
en te schaven tot mooie bruikbare planken om het onderstel van te maken.
Ik heb de 4 cm dikke planken onder andere gesplitst in planken van 2cm dik en van 1cm dik.
Die van 2 cm zijn voor de buitenkant en de lades te maken,
die van 1 cm kan ik goed gebruiken als panelen, bijvoorbeeld voor de achterkant van de kast en
de bodemplaat van de lades.
|
 |
|
5 augustus 2005 -

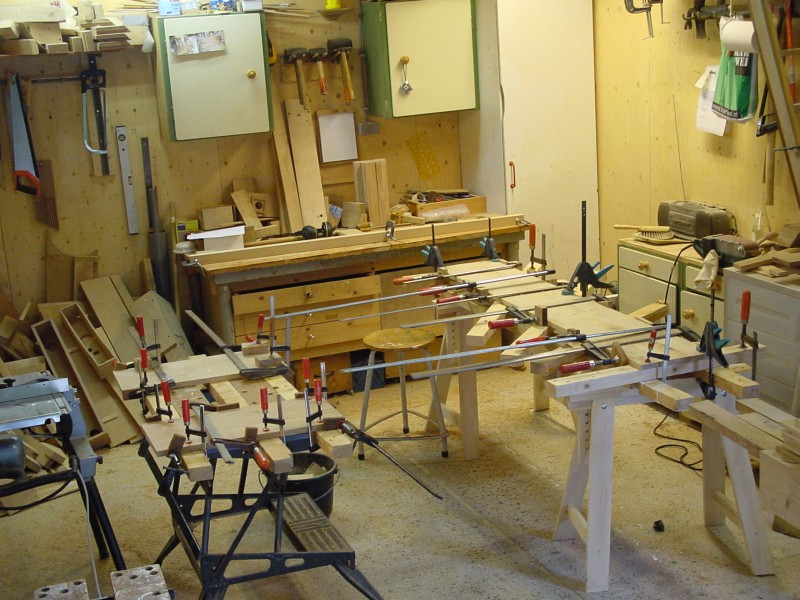

Ik kan m'n schuur niet meer in!

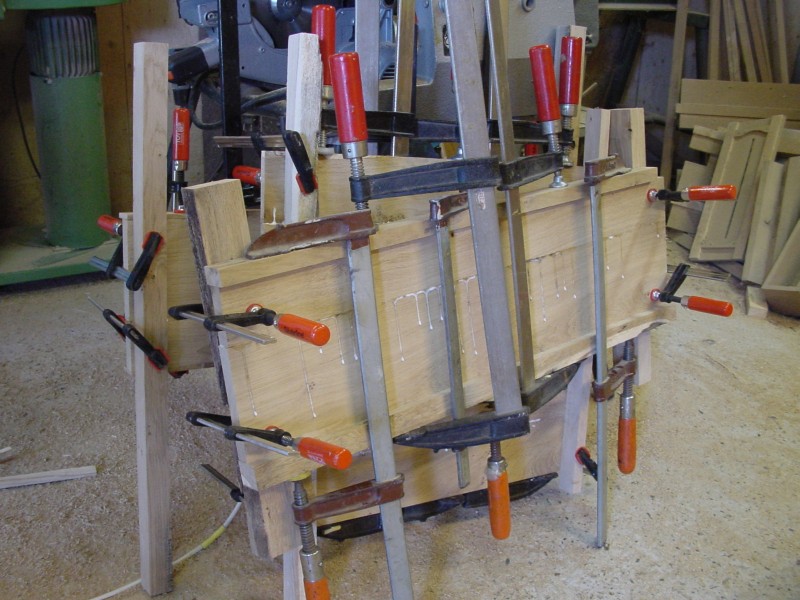

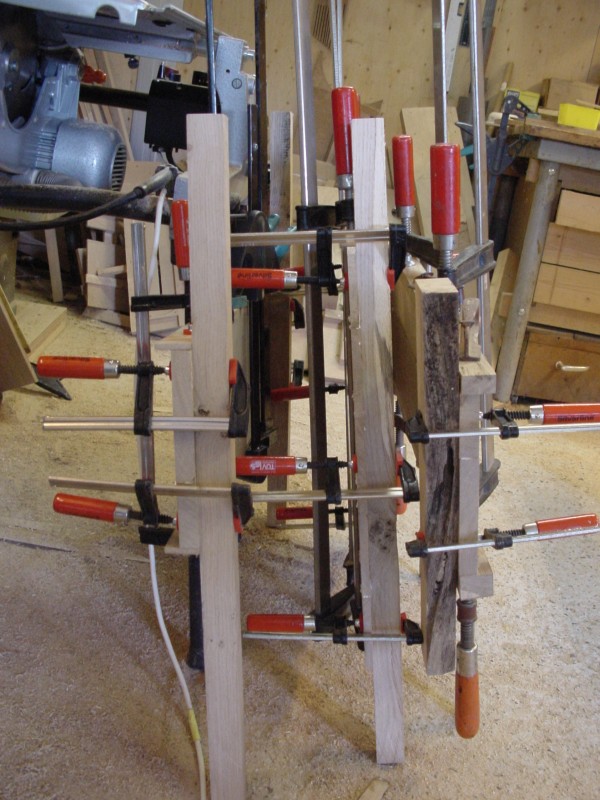

Ik heb de zijpanelen en het achterpaneel gelijmd (alweer met lammello's)
en nu kan ik geen stap meer verzetten in mijn schuur zonder achter een lijmklem te blijven hangen.
Ach, dan maar even wachten tot de lijm droog is achter mijn computertje.
|
 |
 |
6 augustus 2005 -

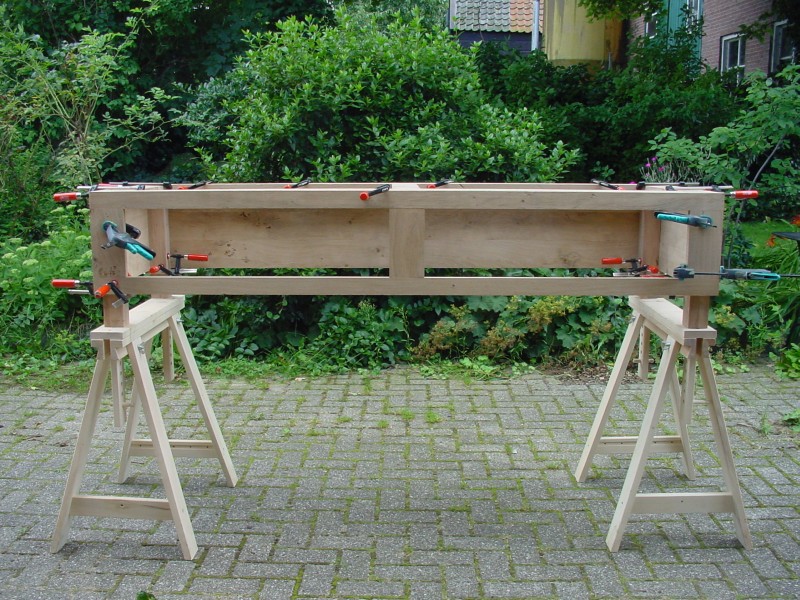

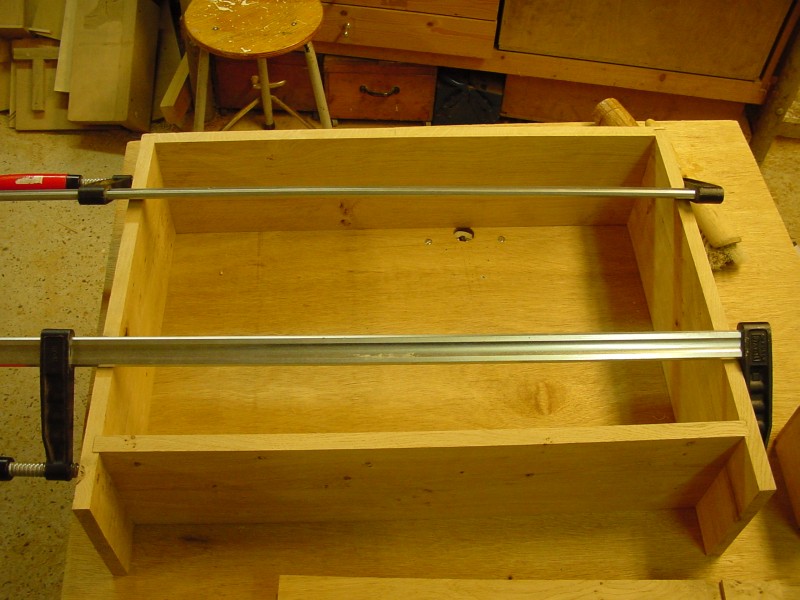

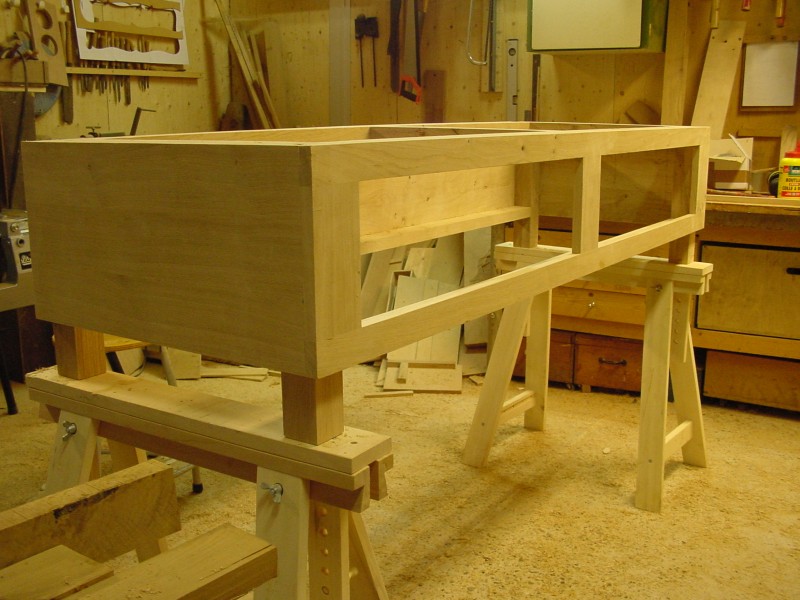

Ik heb het hele onderstel even met klemmen aan elkaar gezet;
dat is handig om te controleren of ik me nergens in de maatvoering heb vergist.
|
 |
 |
6 augustus 2005 -

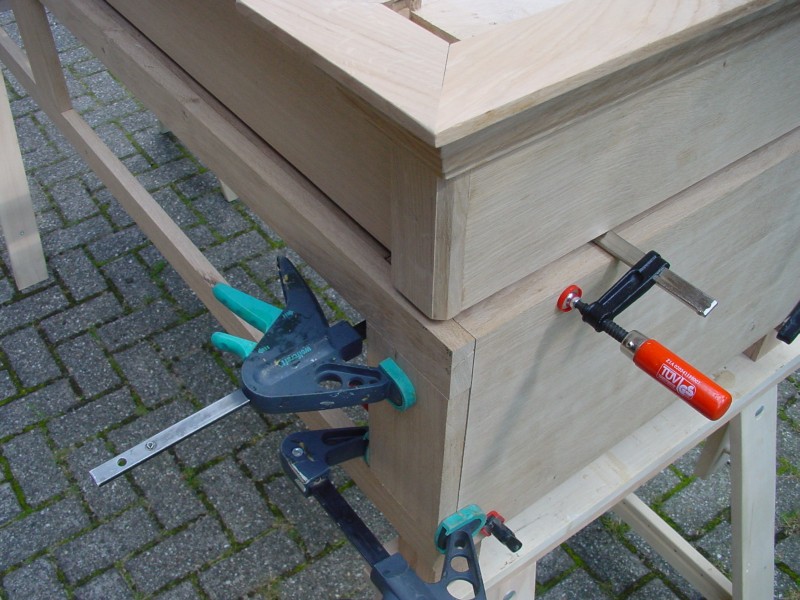

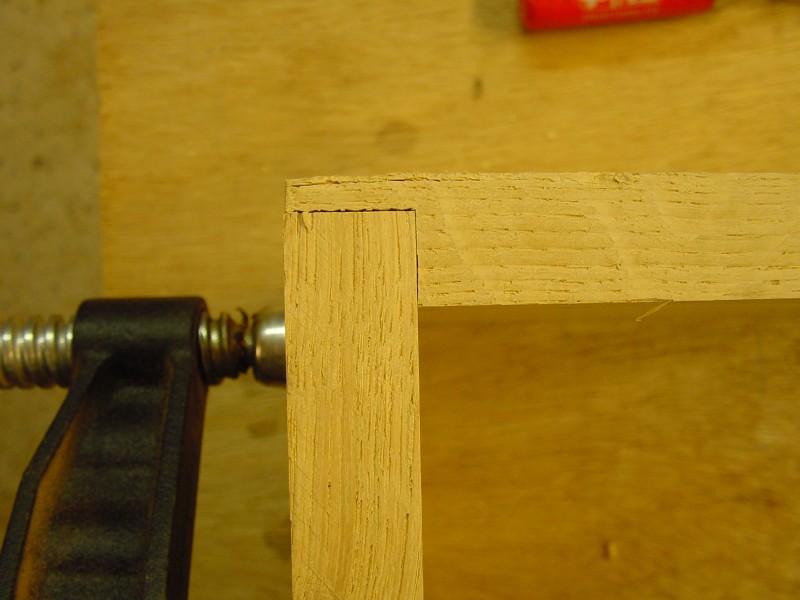

Ik heb er ook de kap nog even bovenop gelegd, en het blijkt dat ik inderdaad een fout gemaakt heb:
de bedoeling was dat het onderstel opzij en naar voren 2 cm groter werd dan de rest van de kast.
Echter, ook de achterkant steekt 2 cm over en dat was niet de bedoeling.
Gelukkig zit de boel nog niet gelijmd in elkaar, dus ik ben net op tijd om dat nog te corrigeren.
|
 |
 |
7 augustus 2005 -

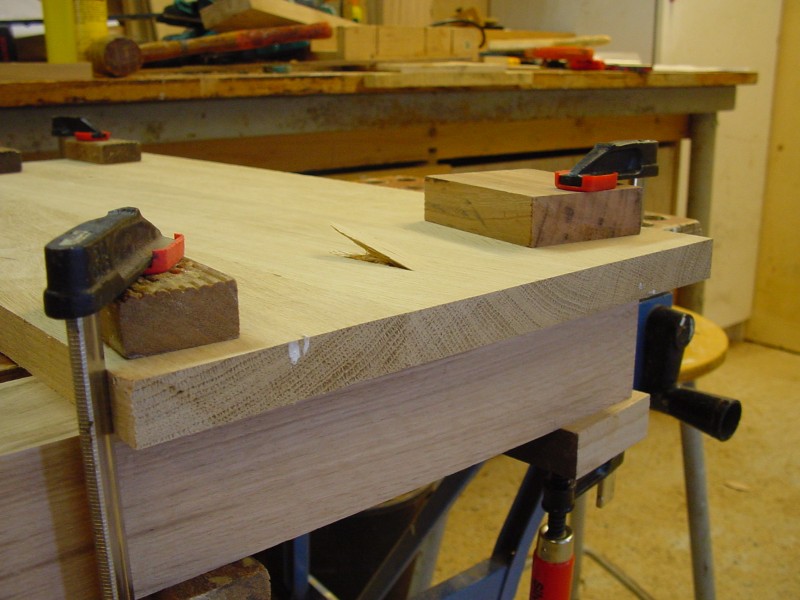

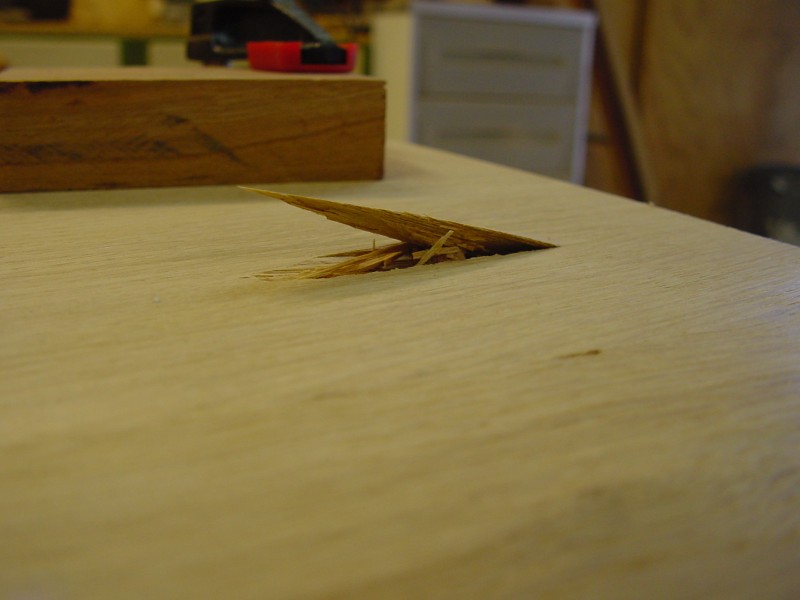

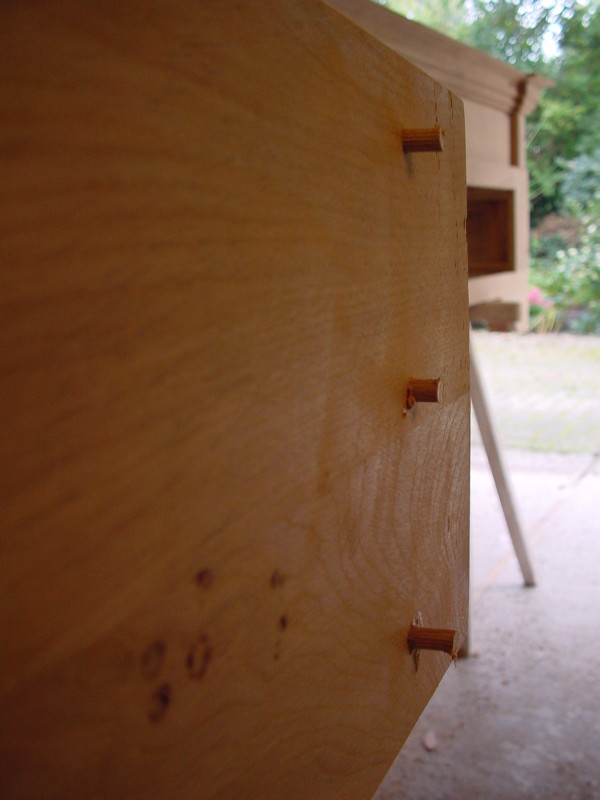

Tijdens het verlijmen van de poten met de zijkanten gebeurt er een ongelukje:
er zitten lange deuvels tussen en bij het aandrukken van de poot op de zijkant
pers ik een deuvel in plaats van de poot in juist dwars door de zijkant heen!
Ik heb de splinter helemaal weggebroken, de deuvel afgesneden, en de splinter teruggelijmd;
ik hoop dat de beschadiging niet al te zichtbaar blijft...
|
 |
 |
12 augustus 2005 -

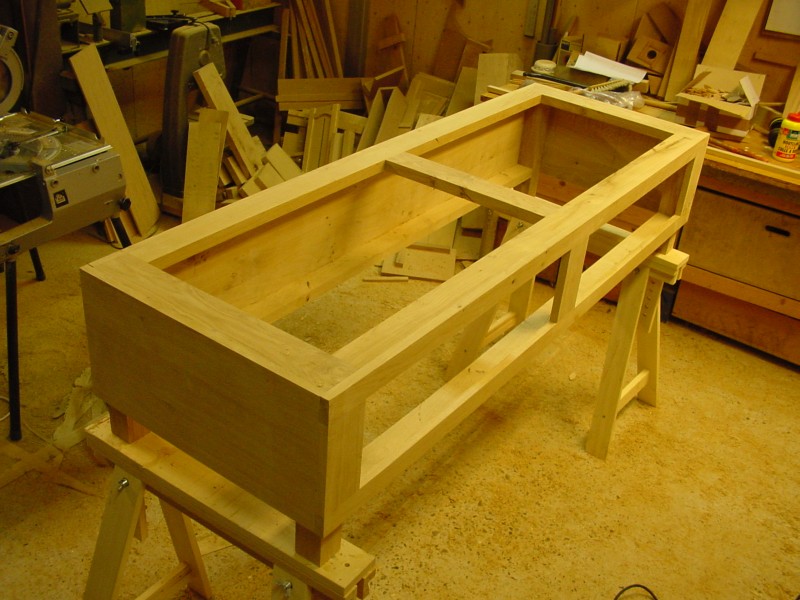

Ik heb het hele onderstel in elkaar gelijmd!

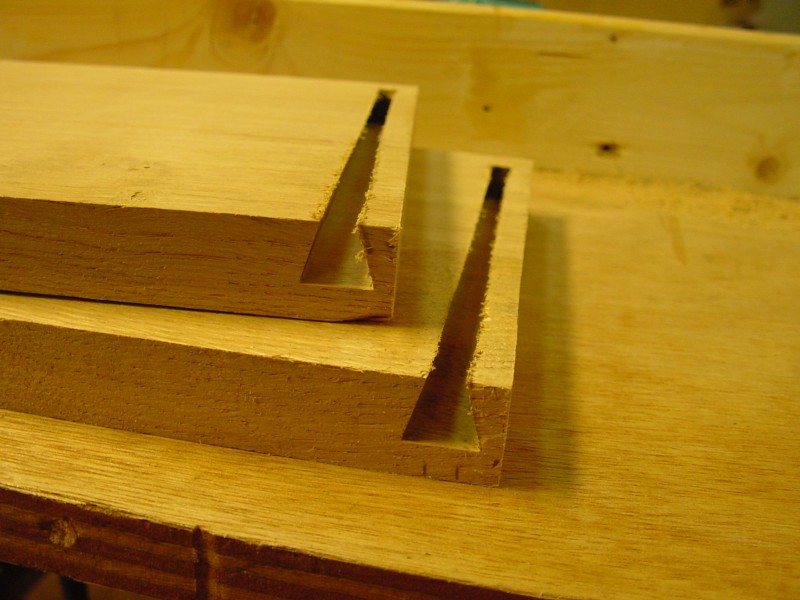

Volgende klussen worden de ladegeleiders maken en inzetten,
wat hoeken rond frezen en een rokje om de voorpootjes.
|
 |
 |
12 augustus 2005 -

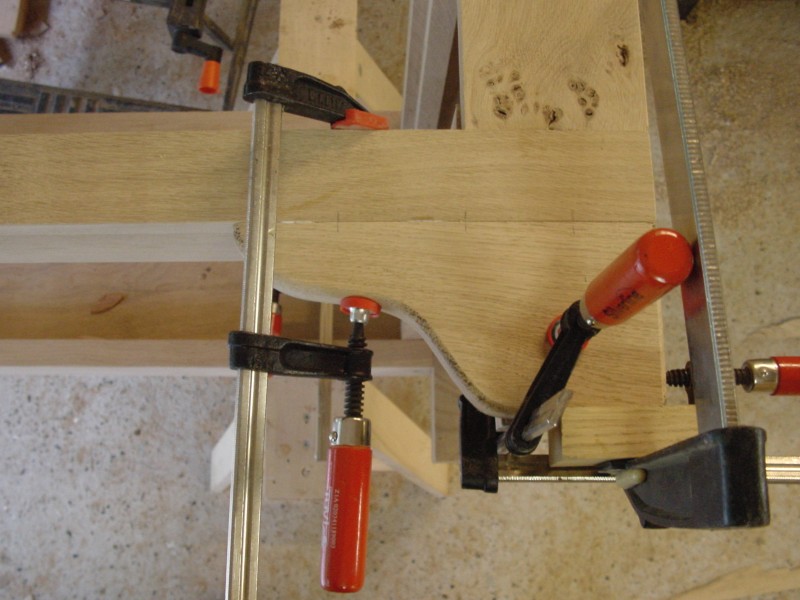

Links een pootje zonder rokje, en rechts een pootje met een rokje.
Ik heb de vorm van het rokje in AutoCAD met een spline gemaakt,
die 1-op-1 op een vel papier afgedrukt,
dat geplakt op een stuk hardboard en netjes langs de lijn uitgezaagd.
Dat is de mal waarmee ik vier stukjes eiken weer kon aftekenen
en uitzagen.
Tenslotte de vorm afgerond met de voorste roller van een bandschuurmachine.
Het rokje zit vast aan het frame met lamello's.
|
 |
 |
14 augustus 2005 -
Geen erg mooi gemaakte foto's helaas.

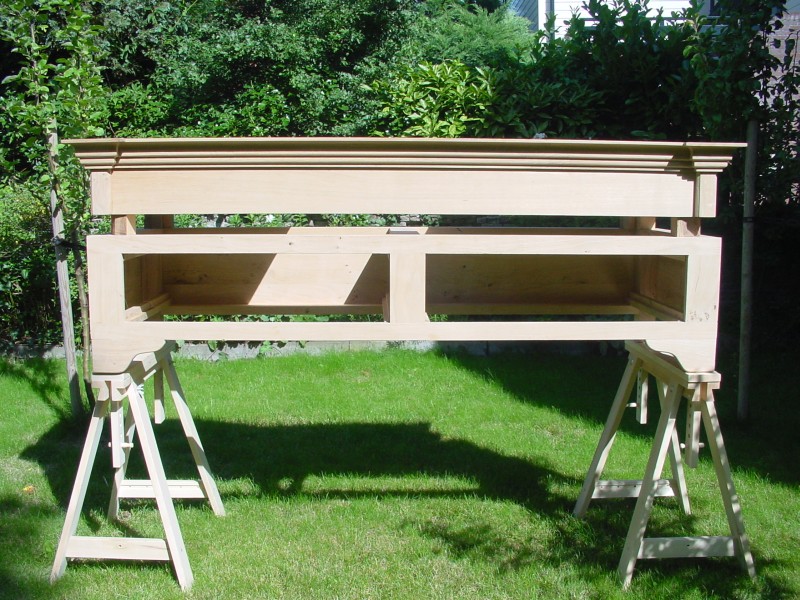

Hier zie je het onderstel (waarin alleen nog lades gemaakt moeten worden) tesamen met de kap van de linnenkast.
Het onderstel is naar opzij en naar voren 2 cm groter dan de kap.
Ik wil deze overgang met een mooi profiel frezen, maar ik kan nog geen keus maken;
stel ik dus nog even uit tot ik ook het middengedeelte van de kast gemaakt heb.
|
