1 juli 2005 -
Ik heb de schets die mijn schoonvader voor de kap gemaakt heeft
weer in AutoCad uitgewerkt om in meer detail te zien wat ik moet gaan maken
(de rest van het ontwerp volgt later).
Als kleurcodering gebruik ik
rood voor het platte binnenframe van de kap,
blauw voor het rechtop staande buitenframe van de kap, en
groen voor de sierlijst.
|
 |
 |
1 juli 2005 -

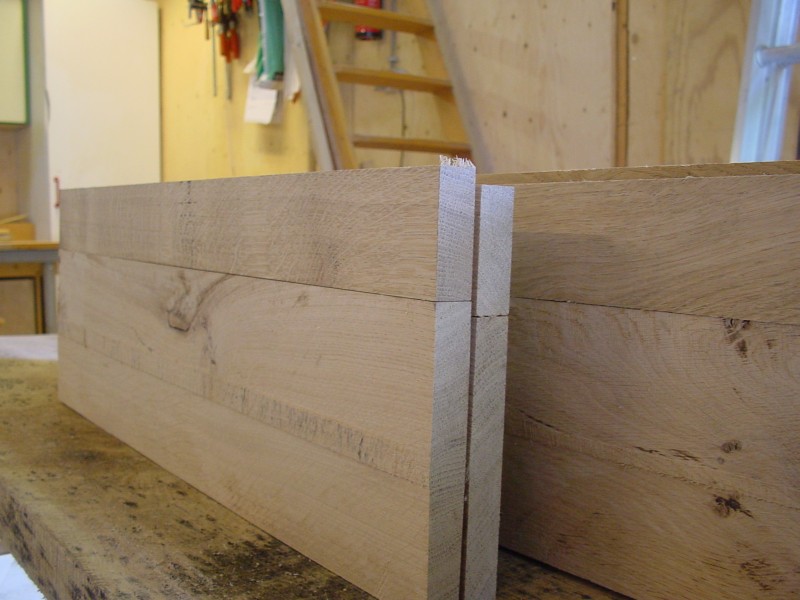

De buitenrand van de kap (blauw in het ontwerp)
maak ik door een dikkere eiken planken overlangs door midden te zagen.
Daarnaast haal ik de 19cm breed niet met 1 plank en zal er twee aan elkaar moeten zetten.
De mogelijk lelijke naad verberg ik later achter de sierrand.

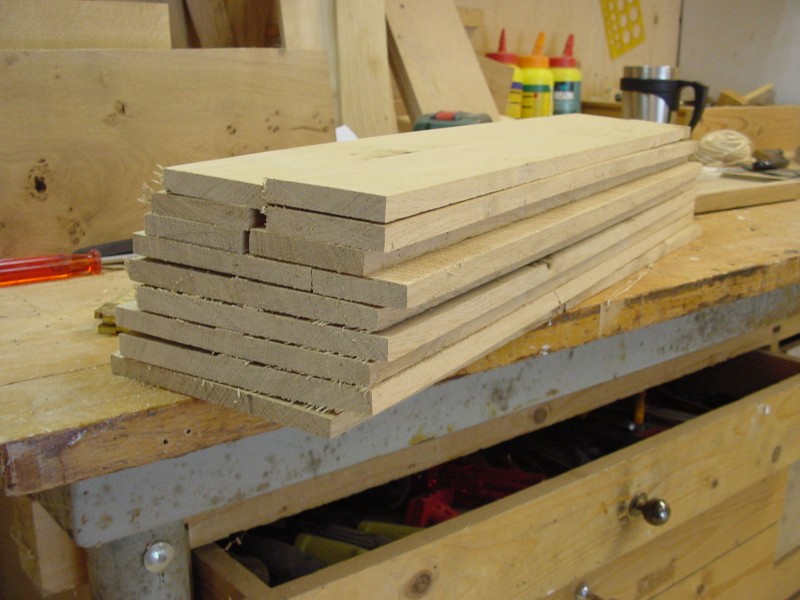

Door het overlangs doormidden zagen hou ik vrij veel plankjes over van 1 cm dik,
60 cm lang: ideaal om later een plafond in de kast mee te maken.
|
 |
 |
1 juli 2005 -

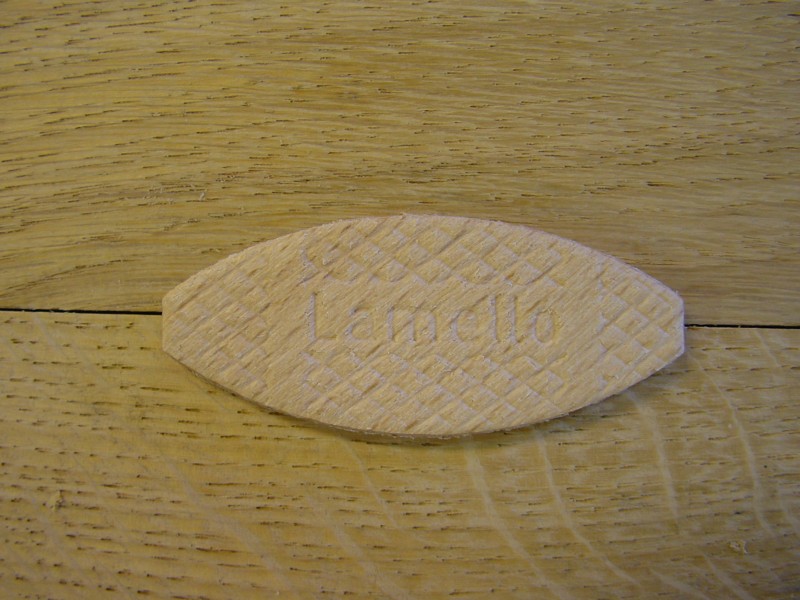

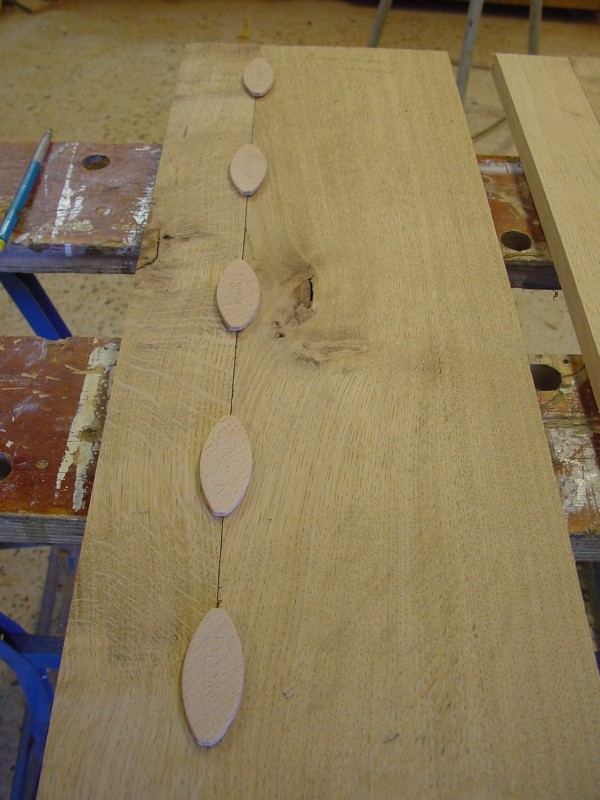

Ik gebruik lamello's om de twee planken aan elkaar te lijmen tot de brede plank
van 19 cm breed.
|
 |
 |
2 juli 2005 -

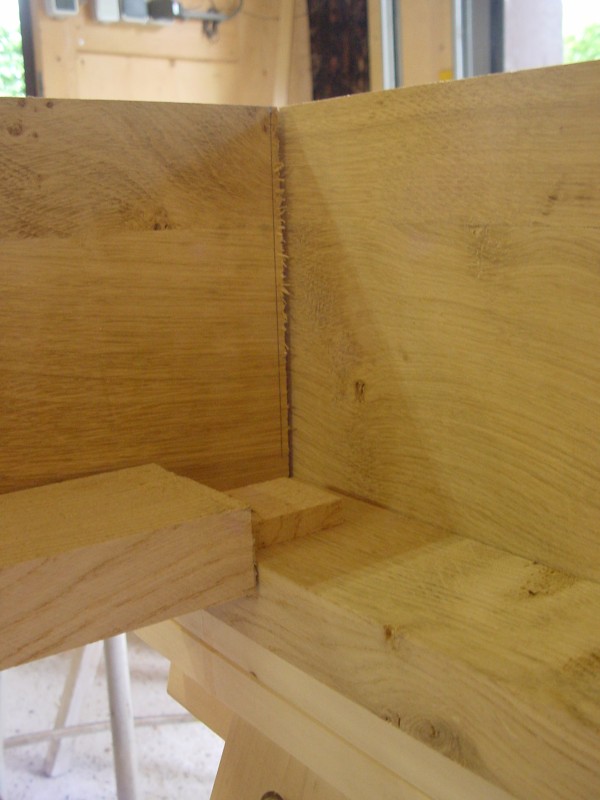

Het platte binnenframe (rood in het ontwerp) geeft de stijfheid
aan de kap: het is wat dikker en ik gebruik een pen-gat verbinding om er een stevig en haaks
raam van te maken.
De maatvoering is lastig omdat de planken van het buitenframe precies om het raam
van het binnenframe moeten gaan passen: als ik daar eerder aan had gedacht,
dan zou ik de houtdikte van het buitenframe exact op 20 mm gemaakt hebben, ipv de huidige
18.7 mm.
|
 |
 |
3 juli 2005 -

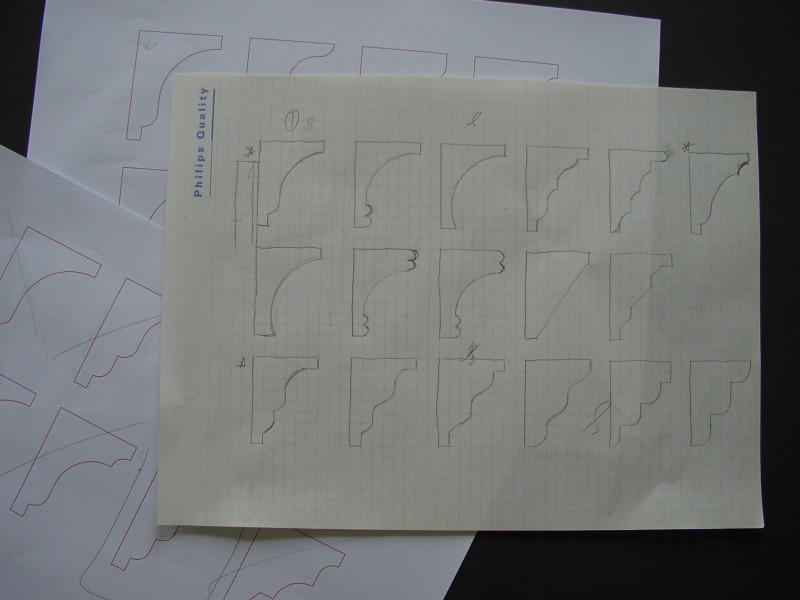

Ondertussen ben ik een beetje aan het tekenen geweest
om een mooi profiel voor de sier-rand te ontwerpen.
Ik heb bijna een java programma geschreven om simpelweg alle varianten
van bollingen en hollingen te genereren, maar uiteindelijk heb ik toch twee
hele aardige kandidaten gevonden.
Dat zijn de ge-aceerde vormen in deze
tekening.
Nou nog eens bedenken hoe je zoiets eigenlijk maakt...
|
 |
 |
4 juli & 8 juli 2005 -
Ik heb het binnenframe en het buitenframe van de kap aan elkaar verlijmd.
Een paar lamellen om de zaak te fixeren, lijm en klemmen.
Geheel is een zeer stijve en stevige constructie geworden.
Ik had het niet gedacht, maar kreeg echt gebrek aan lijmklemmen toen ik hiermee bezig was,
en ik heb er toch al zo idioot veel...
Ach, het is een goede smoes om weer eens een greep doen in de 5 euro bak van de bouwmarkt.

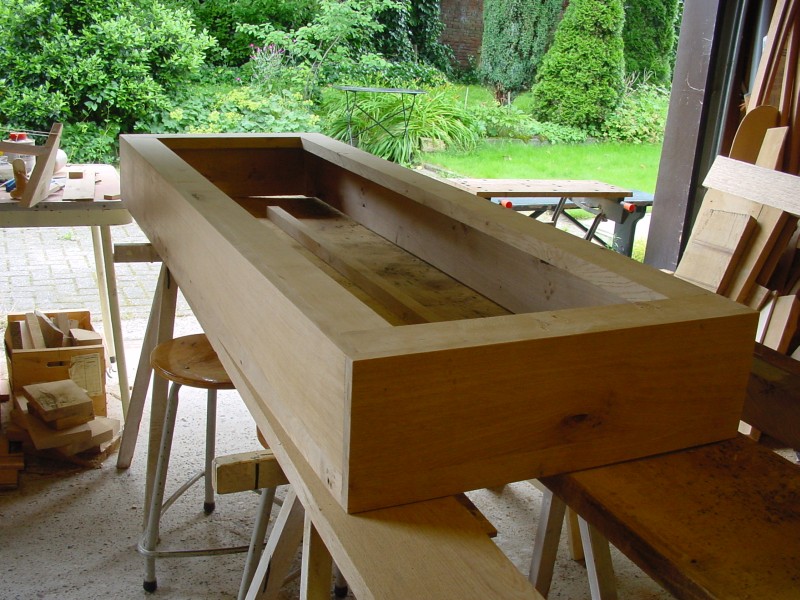

Op de tweede foto (paar dagen later) zie je de kap uit de klemmen en schoongemaakt:
ik ben klaar met het frame van de kap en kan aan de gang gaan met de sierrand.
|
 |
 |
8 juli 2005 -

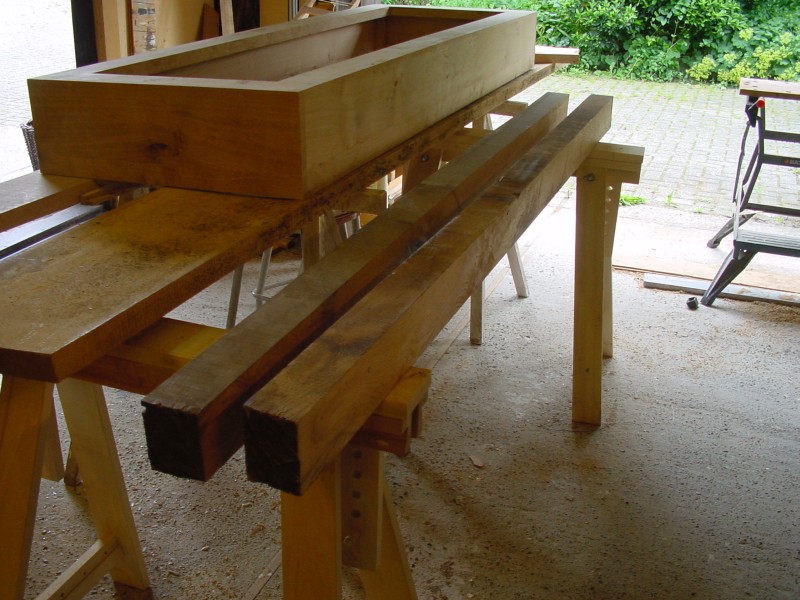

Voor de sierrand vond ik op mijn vliering een paar ideale balken:
eikenhout, 8,5 bij 6,5 cm en lang genoeg!
Het bleek echter dat ik deze balken bij een vorige klus niet voor niks had laten liggen:
ze zijn zo krom als het maar kan.
Ik los de kromming op door een kant met behulp van een lineaal en een handzaagmachine recht te zagen:
dan kan ik daarna die rechte kant gebruiken om de overkant ook recht te krijgen.
Dat werkt!
|
|
|
10 juli 2005 -

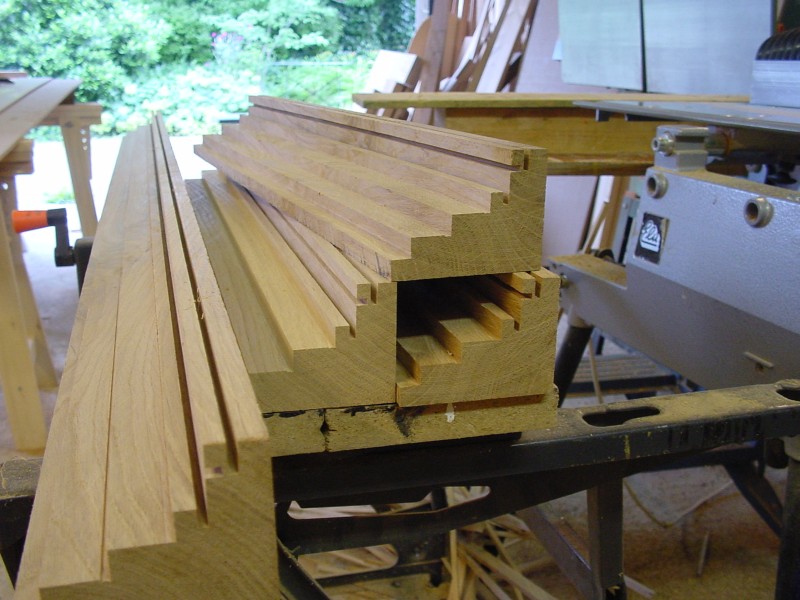

Hieronder zie je een aantal opvolgende foto's van hoe ik het profiel voor de sierrand gemaakt heb.

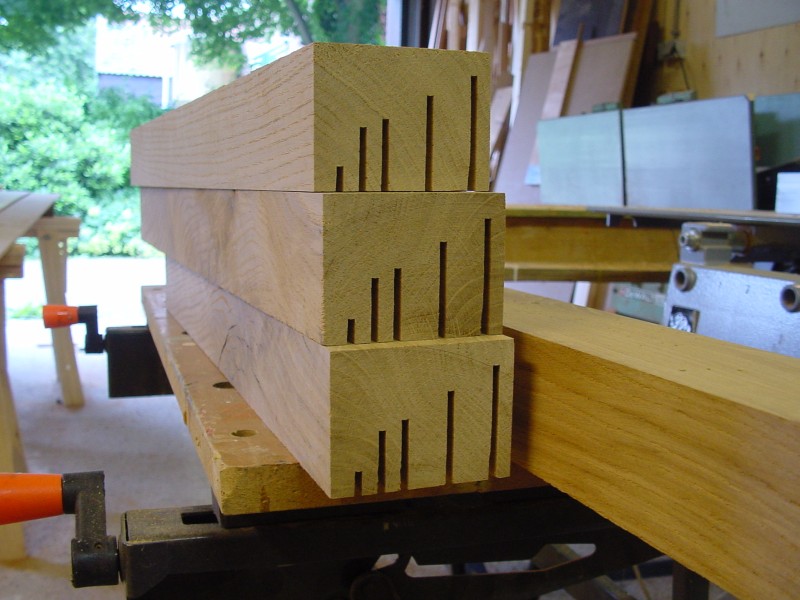

Eerst met de cirkelzaag zoveel mogelijk materiaal weg,

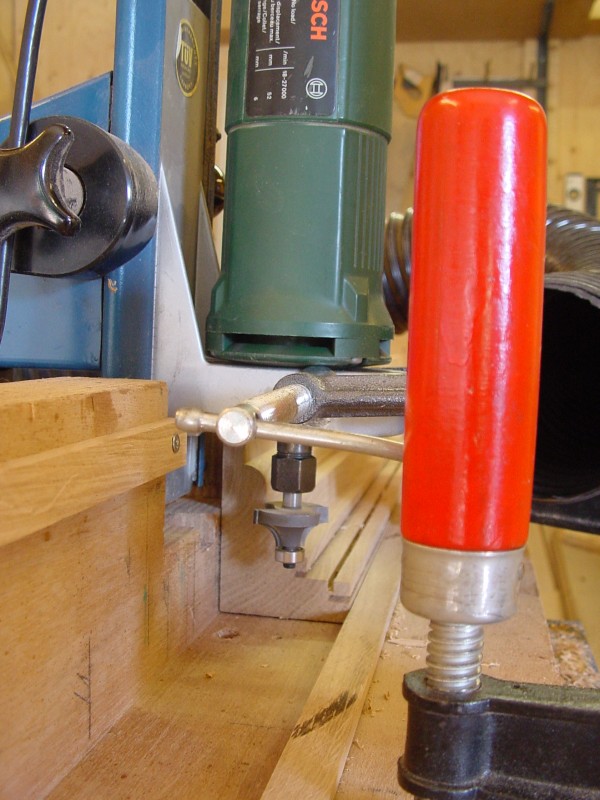

dan met de frees in een boorstandaard de rest weghalen:

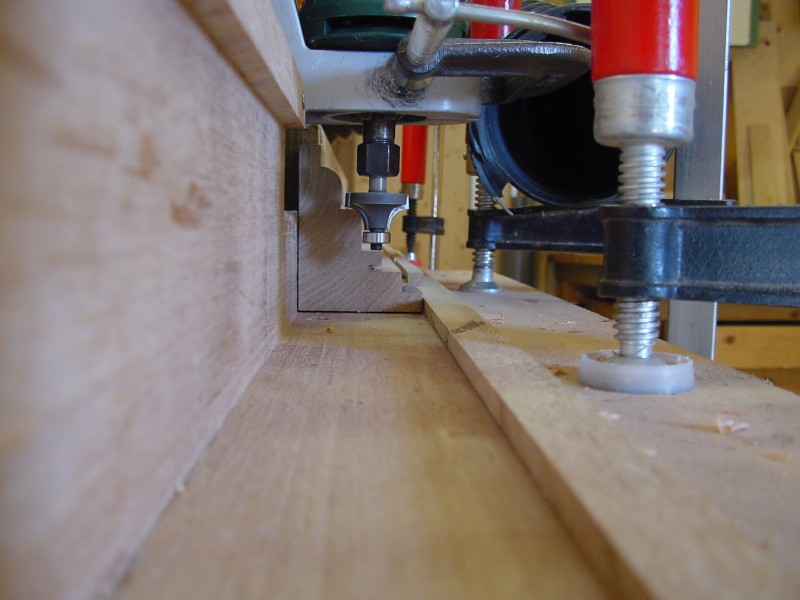

eerst de kleine rondingen met een afrondfrees,
dan de grote ronding door heel veel slagen met een vingerfrees te maken,

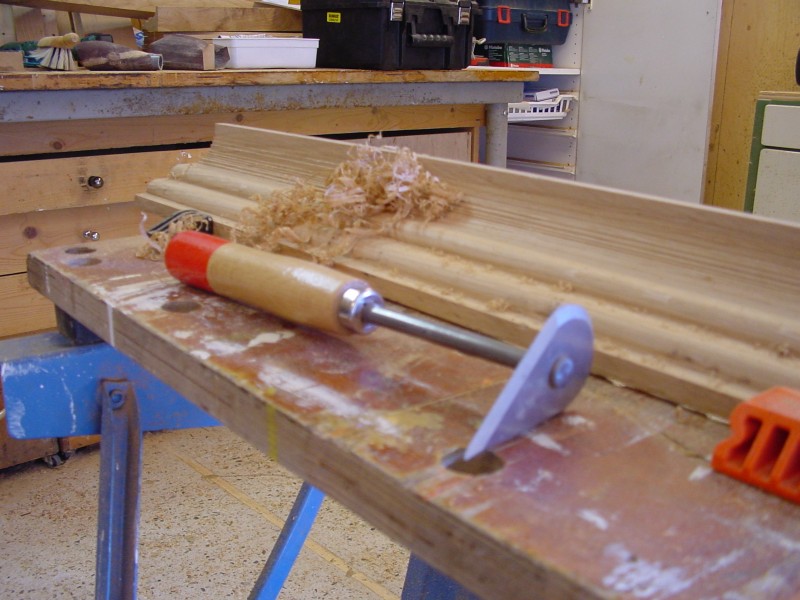

tenslotte met een rond schraapstaal en schuurpapier het profiel afronden.

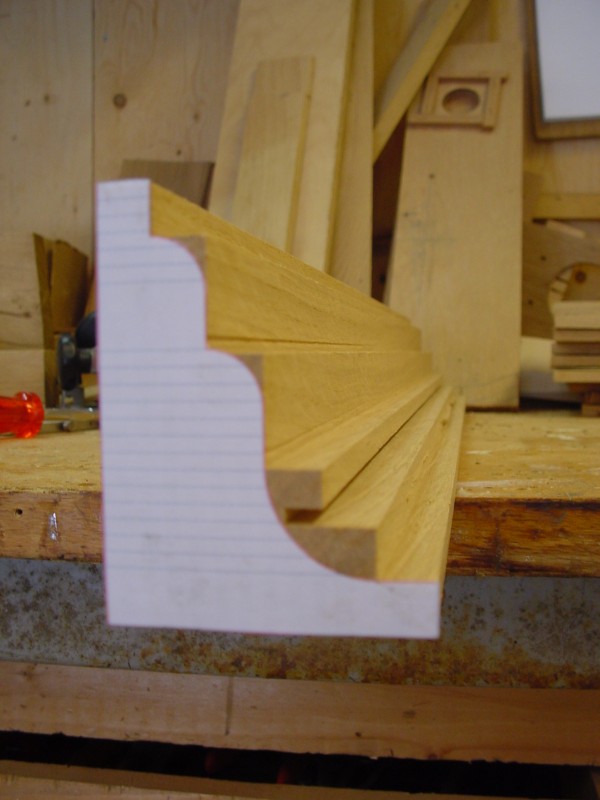

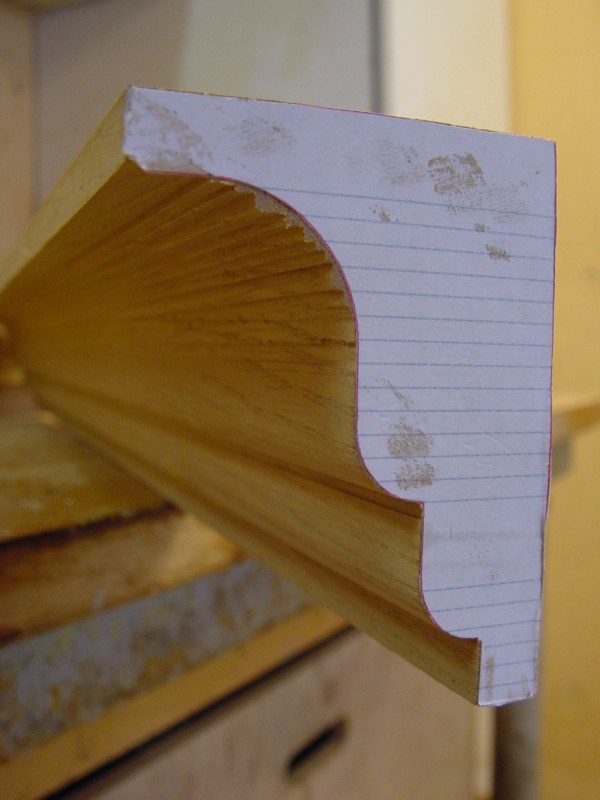

Door het AutoCAD ontwerp in 1-op-1 schaal op de kopse kant van het profiel te plakken
kon ik de frees steeds zeer precies instellen.
|
|
 |
 |
15 juli 2005 -

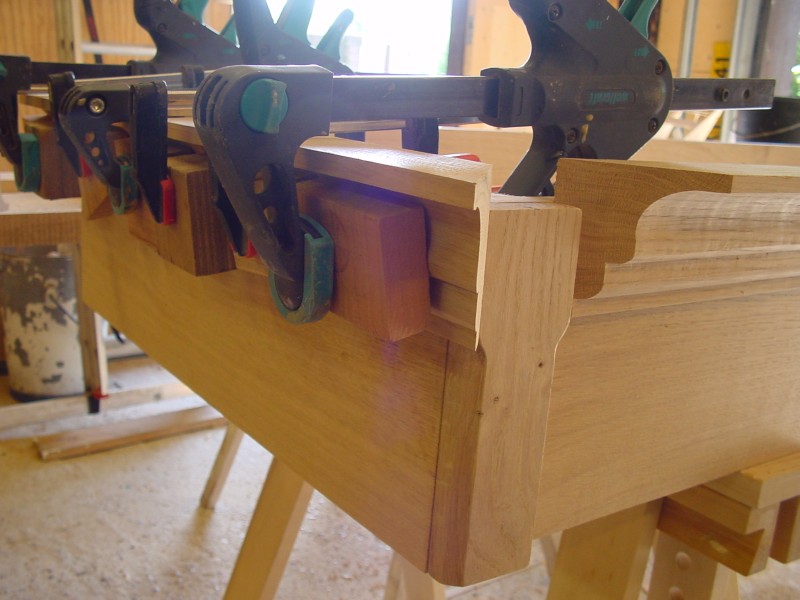

Ik ben bezig met het op de kap zetten van de sierrand.
Eerst de lange stukken, dan de lastige hoekstukken.
Ik maak de sierrand vast aan de kap met lamello's.
De rand moet 2 cm hoger komen dan de kap zelf;

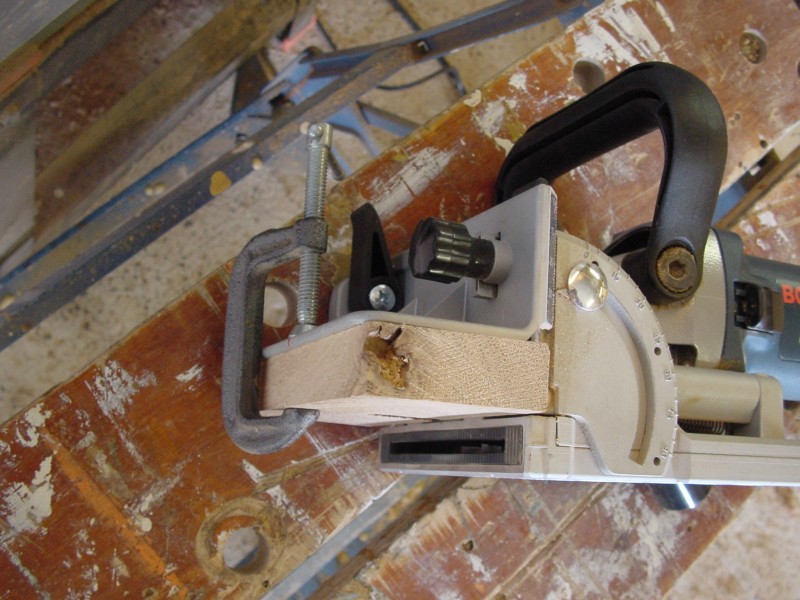

ik krijg dat hoogteverschil door tijdelijk een plankje op mijn lamellenfrees te klemmen.
Werkt handig.

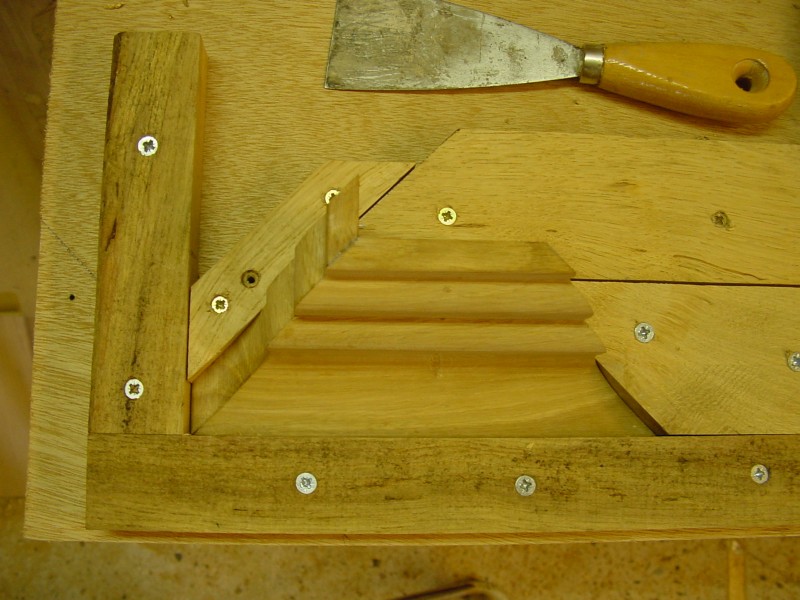

Rechts zie je een klein verlijmplankje om de kleine hoekstukjes eerst onderling te verlijmen,
voordat ze op de kap komen. In deze verbinding heb ik mijn eerste schroef van deze kast toegepast.
|
 |
 |
15 juli 2005 -

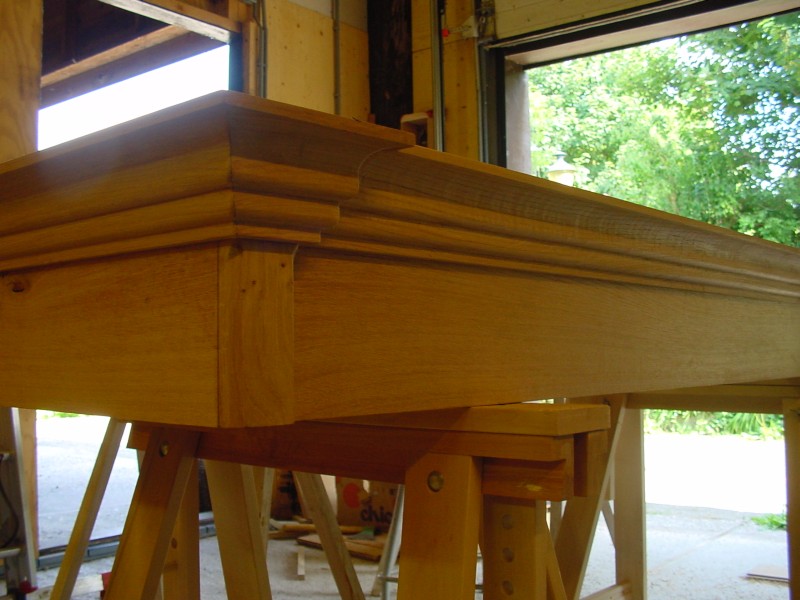

Hier zie je de kap zoals hij moest worden, met de sierand die er mooi omheen loopt.
De naden zijn niet perfect, maar netjes genoeg. Ik ben tevreden!
|
 |
17 juli 2005 -

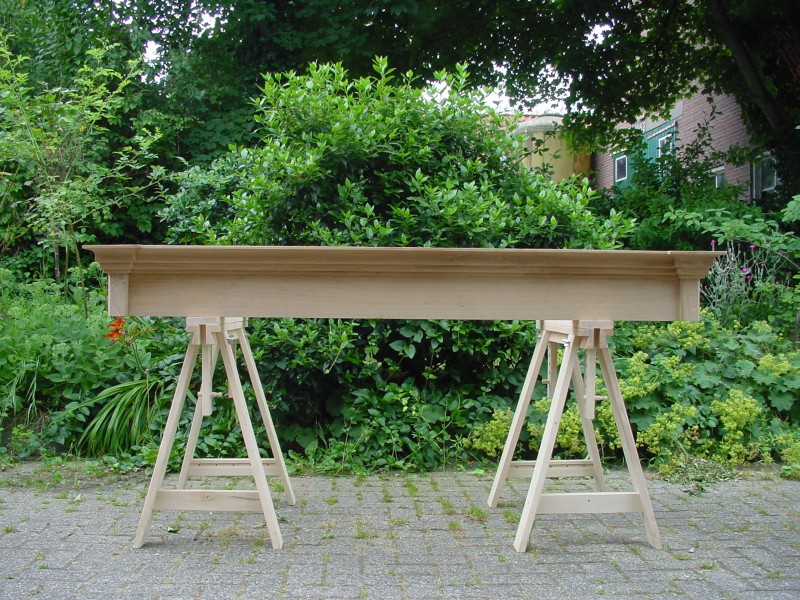

Hier nog een foto van de kap in zijn geheel, in wat beter licht.
|
